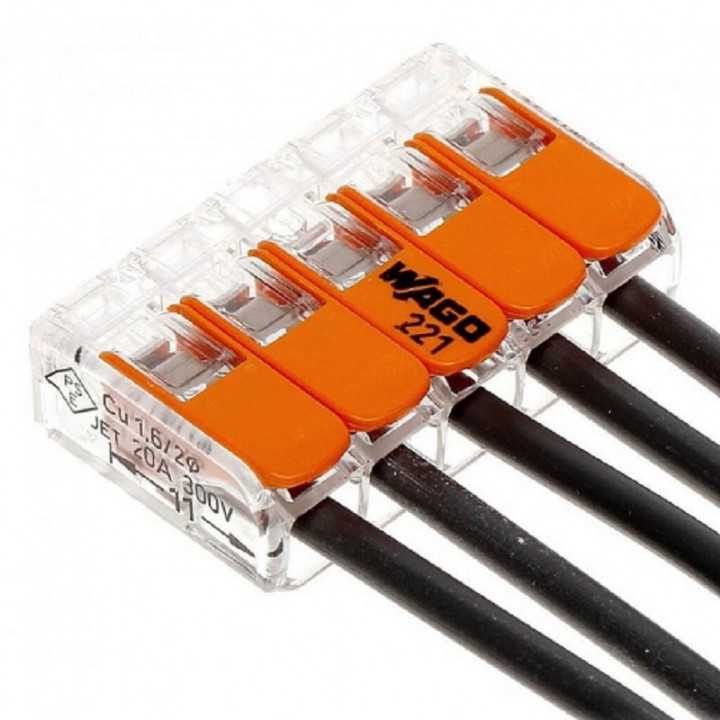

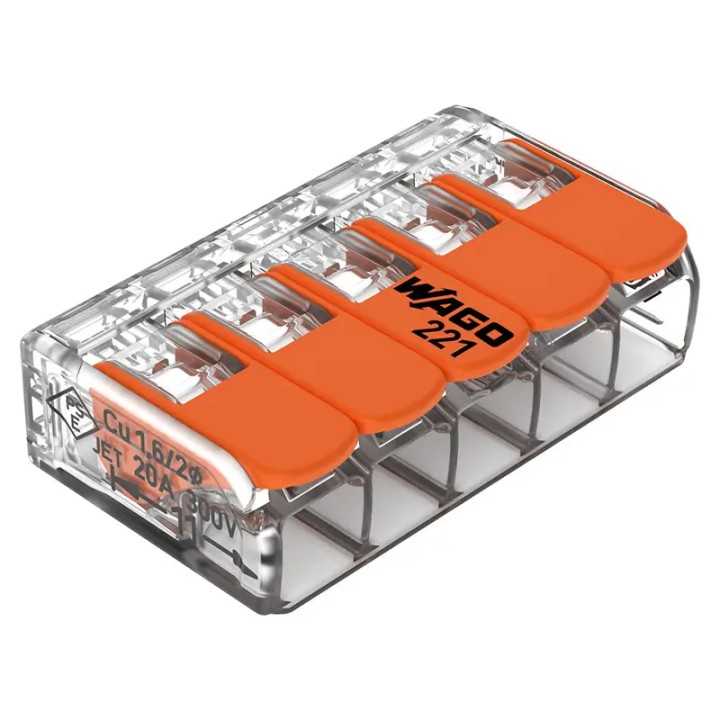

Conector slim MYF 5X4mm2 WAGO 221-415.
Conectorii cu pârghie compactă Wago 221-415 cu CAGE CLAMP conectează cinci conductoare cu bandă fină de la 0,14 la 4 mm², precum și conductoare solide sau cu toroane de la 0,2 la 4 mm² (24-12 AWG) – fără unelte!
Conectorii WAGO din seria 221 cu pârghie fără scule pentru instalațiile electrice permit conectarea mai rapidă și mai fiabilă a firelor solide, torsadate și cu catenă fină. Manetele de operare pot fi acum deschise și închise folosind o forță considerabil mai mică. Mânerele laterale scobite asigură o fixare fermă a conectorilor din seria 221 în orice situație. Instalarea se face mult mai ușor, oferind în același timp o libertate suplimentară pentru extinderile viitoare.
Datorită dimensiunilor lor extrem de compacte, acestea sunt ideale pentru aplicații cu spațiu restrâns, reducând la minimum spațiul utilizat în cutiile de joncțiune. Dimensional cu 40% mai mic decât seria 222.

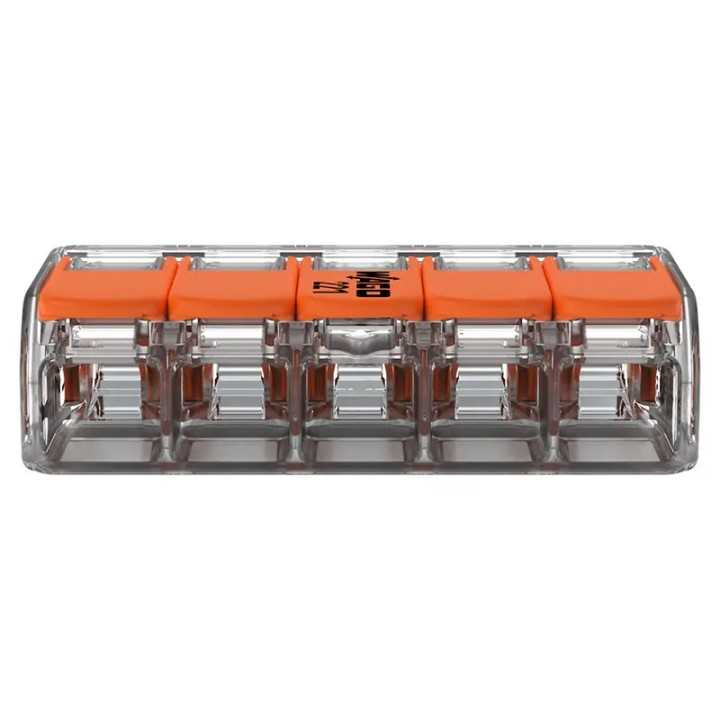

Carcasa transparentă vă permite să vedeți clar dacă firele sunt conectate corect și dezbrăcate la lungimea corectă. În plus, două porturi de testare ușor accesibile, unul în direcția de intrare a firului și unul opus, oferă condiții de testare ușoare, chiar și atunci când sunt instalate.
Temperaturile maxime de funcționare continuă de până la 32A/ 450V și 105°C permit conectorilor cu pârghie din seria 221 să fie utilizați la temperaturi ambiante de până la 85°C, făcându-i ideali pentru sarcini mici și mari.

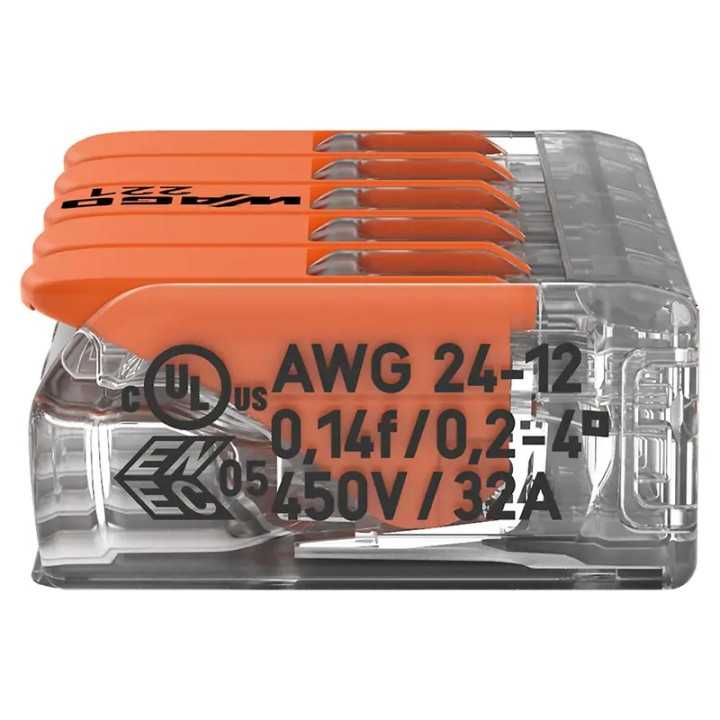

Aprobat de ENEC și UL, permițându-le să fie utilizate în aplicații la nivel mondial.
Conectori Wago 221-415 Caracteristici
Caracteristici cheie
Necesită cu până la 40% mai puțin spațiu decât pentru seria originală WAGO 222
Inspectați vizual lungimea corectă a benzii și introducerea completă a firului prin carcasa sa transparentă
Operați confortabil și cu forțe de operare mai mici, utilizând manete portocalii familiare
Conectați firele de cupru solide, torsionate și flexibile mai rapid și mai fiabil
Pentru conductoare solide și torsadate: 0,2-4mm², Conductor fin catenar: 0,14-4mm²
Două porturi de încercare pentru toate sondele de testare standard.
Cum funcționează:

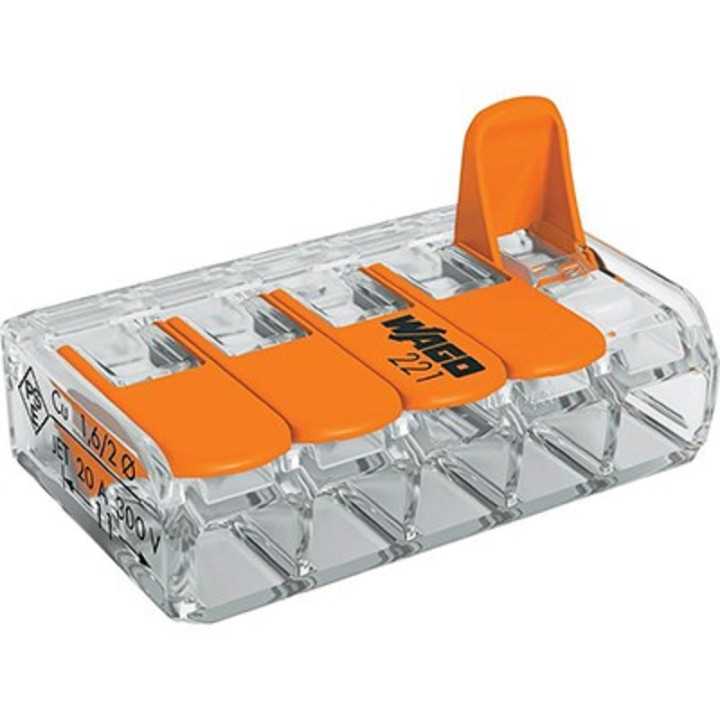

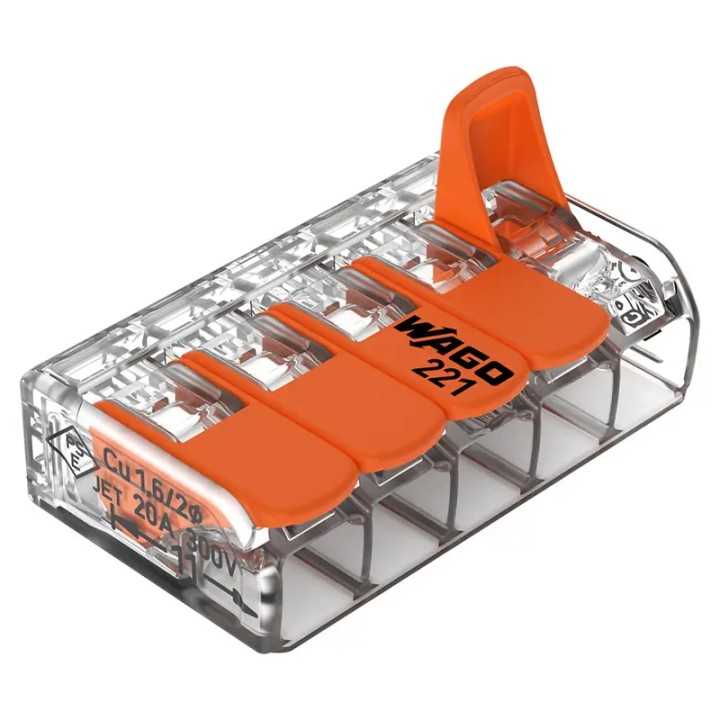

Trageți o pârghie portocalie pentru a deschide unitatea de prindere. Apoi introduceți conductorul și împingeți maneta înapoi în jos, la același nivel cu carcasa conectorului.
Siguranță:
Poziția de repaus special concepută a pârghiei previne în mod fiabil deblocarea accidentală a unui conductor conectat.
Siguranța aplicării, pentru orice tip de conductor (solid, torsadat, fin catenar), este confirmată de aprobări precum ENEC sau UL.
Marcă: Wago
Partea nr. : 221-415
GTIN : 4055143234658
Gama de produse : Seria 221
Evaluare curentă : 32A

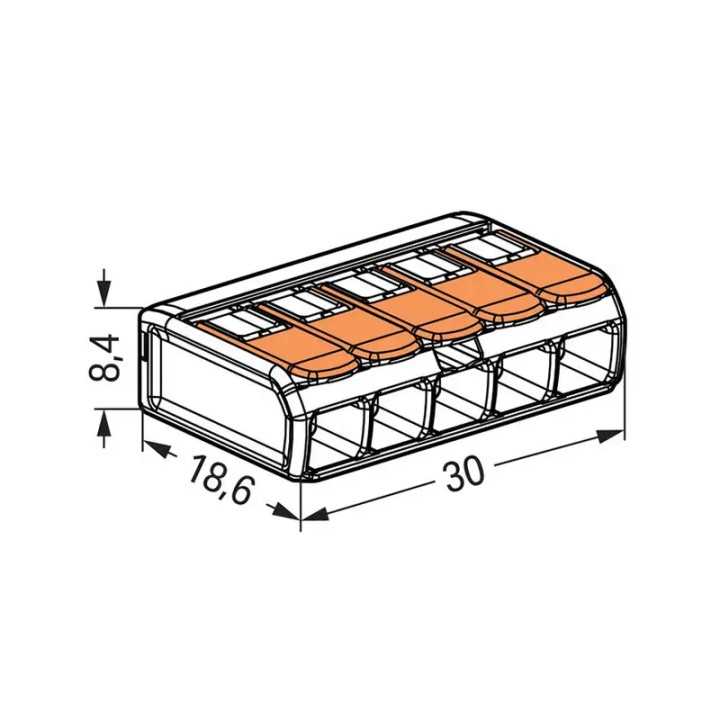

Dimensiuni: (L)18,6 mm x (Î)8,3 mm x (l)29,9 mm
Garanție: 1 an
Numărul de conectori: 5 poli.
COMPACT Splicing Connectors; 5-conductor connector; with operating levers; Max.ambient operating temp. 85 °C.
Ratings per IEC/EN 60664-1
Rated voltage (II / 2) 450V
Rated impulse voltage (II / 2) 4 kV
Rated current 32A
Legend (ratings) (II / 2) ≙ Overvoltage category II / Pollution degree 2
Connection data
Data sheet | Item number: 221-415
www.wago.com/221-415
30.10.2018 Page 2/4
Connection data
Connection technology CAGE CLAMP®
Actuation type Lever
Connectable conductor materials Copper
Nominal cross section 4 mm²
Solid conductor 0.2 … 4 mm² / 24 … 12 AWG
Stranded conductor 0.2 … 4 mm² / 24 … 12 AWG
Fine-stranded conductor 0.14 … 4 mm² / 24 … 12 AWG

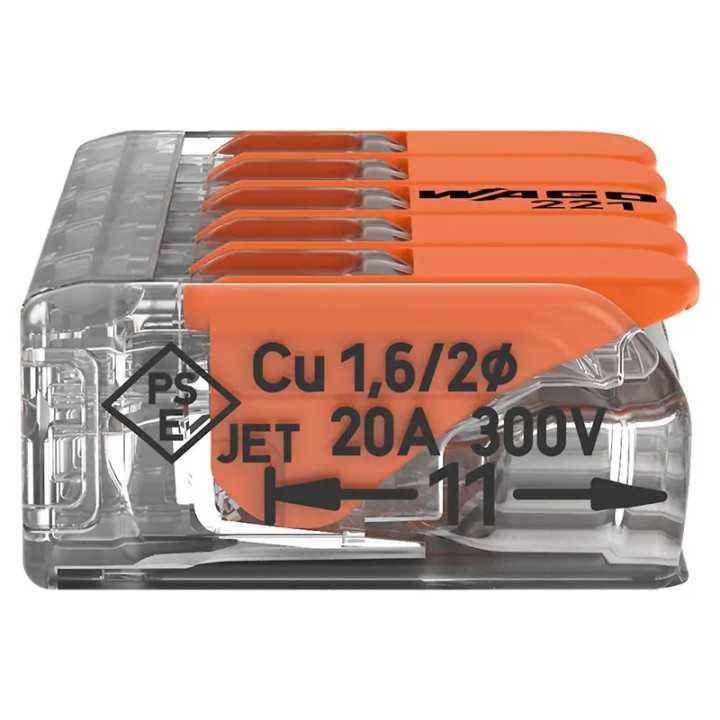

Strip length 11 mm / 0.43 Inch
Total number of connection points 5
Total number of potentials 1
Type of wiring Side-entry wiring
Geometrical Data
Width 29.9 mm / 1.177 inch
Height 8.3 mm / 0.327 inch
Depth 18.6 mm / 0.732 inch
Material Data
Color transparent
Flammability class per UL94 V2
Weight 4.048 g
Environmental Requirements
Surrounding air (operating) temperature 85 °C
T-Marking per EN 60998 T85
Commercial data
Country of rigin DE
GTIN 4055143234658
Product Group 7 (Push Wire Conn.)
