Conector de imbinare in linie cu parghie WAGO 221-2411
Conector de imbinare in linie cu parghie WAGO 221-2411.

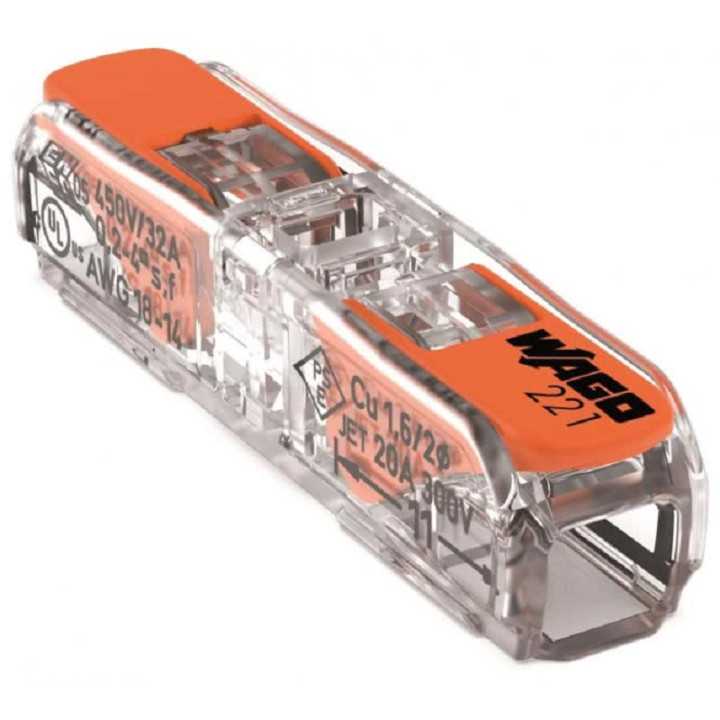

Wago 221-2411 este un pachet de 60 de conectori de îmbinare în linie cu pârghie compactă, cu CLAMP CAGE, concepuți pentru conductoare de la 0,2 la 4 mm² (24-12 AWG) - fără a utiliza unelte!
Permite conectarea mai rapidă și mai fiabilă a firelor solide, torsadate și cu catenă fină. Manetele de operare pot fi acum deschise și închise folosind o forță considerabil mai mică. Instalarea se face mult mai ușor, oferind în același timp o libertate suplimentară pentru extinderile viitoare.
Datorită dimensiunilor sale extrem de compacte, este ideal pentru aplicații cu spațiu restrâns, minimizând spațiul utilizat în cutiile de joncțiune. Utilizat într-o gamă largă de aplicații, de la cablare generală la iluminat și multe altele.

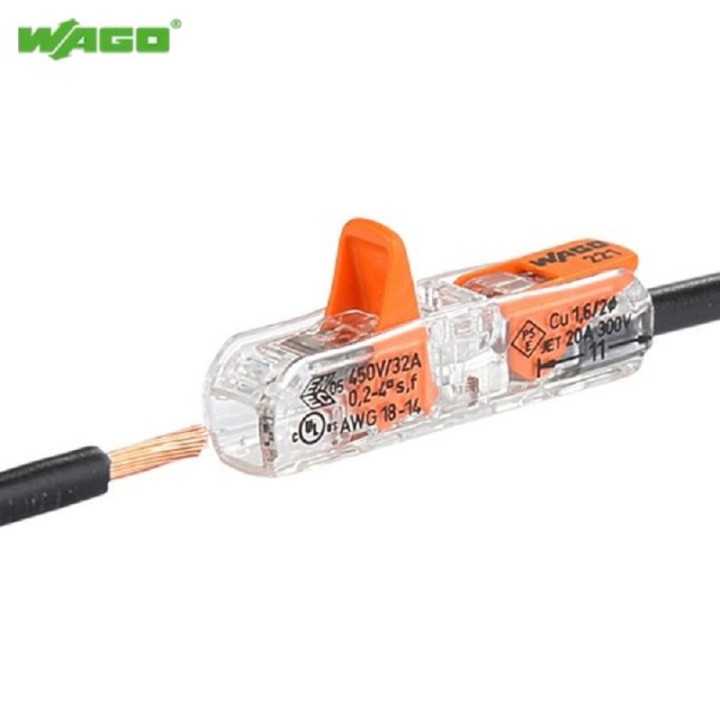

Carcasa transparentă permite electricianului să vadă clar dacă firele sunt conectate corect și dezbrăcate la lungimea corectă. Puteri de până la 32A / 450V și pot fi utilizate la temperaturi ambientale de până la 85 ° C, făcându-le ideale pentru sarcini mici și mari.
Aprobat de ENEC și UL, permițându-le să fie utilizate în aplicații la nivel mondial.
Conectori Wago 221-2411 Caracteristici
Conectează conductoarele secțiunilor transversale de la 0,2 mm² la 4 mm²
Conectează firele solide și cablurile cu fir
Forma compactă și subțire îi permite să fie utilizat în spații înguste

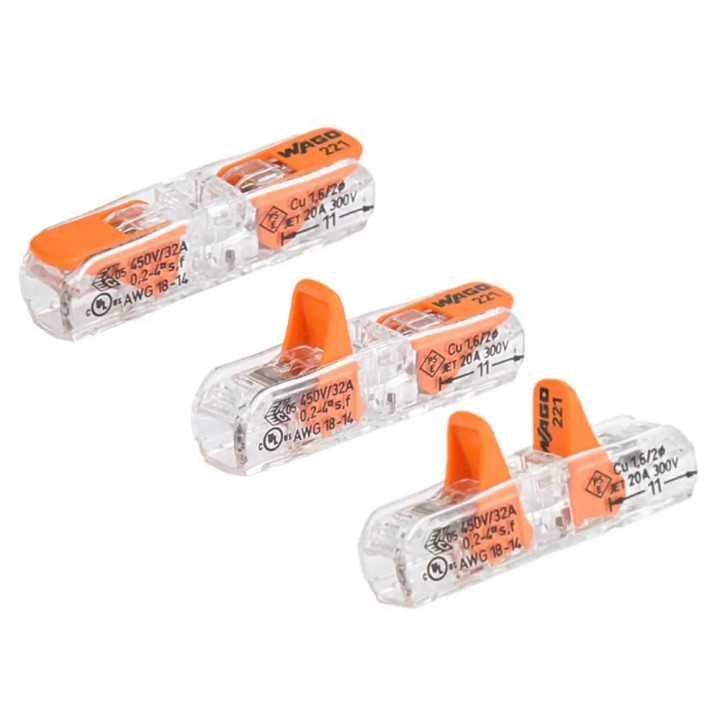

Lucru confortabil și rapid datorită tehnologiei pârghiilor
Instalare fără instrumente
Numărul total de puncte de conectare: 2
Carcasa transparentă și pârghia asigură conexiuni perfecte de fiecare dată.
Montare fixă cu adaptor cu șurub sau cu altă parte, fixare și pe o șină DIN
Adaptor multiplu pentru conectarea mai multor perechi (2, 3, 4 și 5)
Parametri stabili - Curent nominal 32A, tensiune nominala 450V Temperatura aerului înconjurător: max 85°C

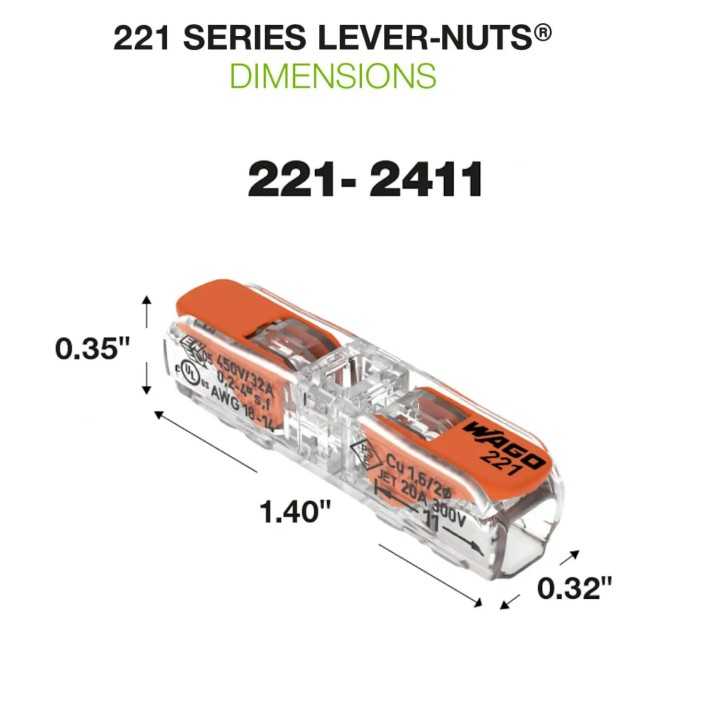

Dimensiuni: Înălțime: 8.9 mm | Latime: 8.1 mm | Adâncime: 35,5 mm
Inline splicing connector with lever; for all conductor types; max. 4 mm²; 2- conductor; transparent housing; Transparent cover; Surrounding air temperature: max 85°C (T85); 4,00 mm²; transparent.
Ratings per IEC/EN
Ratings per EN 60664
Nominal voltage (II/2) 450V
Rated surge voltage (II/2) 4 kV
Rated current 32A
Legend (ratings) (II / 2) ≙ Overvoltage category II / Pollution degree 2
Ratings per UL
Rated voltage UL (Use Group C) 600V
Rated current UL (Use Group C) 20A
Connection data
Data sheet | Item number: 221-2411 NEW
www.wago.com/221-2411
Subject to changes. Please also observe the further product documentation!
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Phone: +49571 887-0 | Fax: +49571 887-169
Email: info.de@wago.com | Web: www.wago.com
Do you have any questions about our products?
We are always happy to take your call at +49 (571) 887-44222.
02.03.2021 Page 2/4
Connection data
Connection technology CAGE CLAMP®
Actuation type Lever
Connectable conductor materials Copper
Solid conductor 0.2 … 4 mm² / 20 … 14 AWG
Stranded conductor 0.2 … 2.5 mm² / 18 … 14 AWG
Fine-stranded conductor 0.2 … 4 mm² / 18 … 14 AWG
Strip length 11 mm / 0.43 inch
Total number of connection points 2
Physical data
Width 8.1 mm / 0.319 inch
Height 8.9 mm / 0.35 inch
Depth 35.5 mm / 1.398 inch
Material data
Color transparent
Flammability class per UL94 V2
Color of actuator orange
Weight 2.9 g
Commercial data
Packaging type BOX
Country of origin DE
GTIN 4055144049404.
