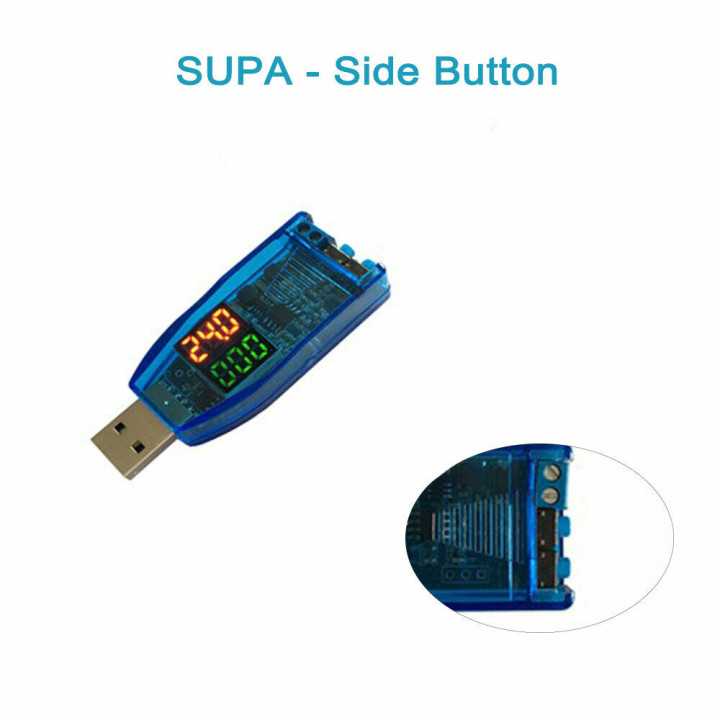

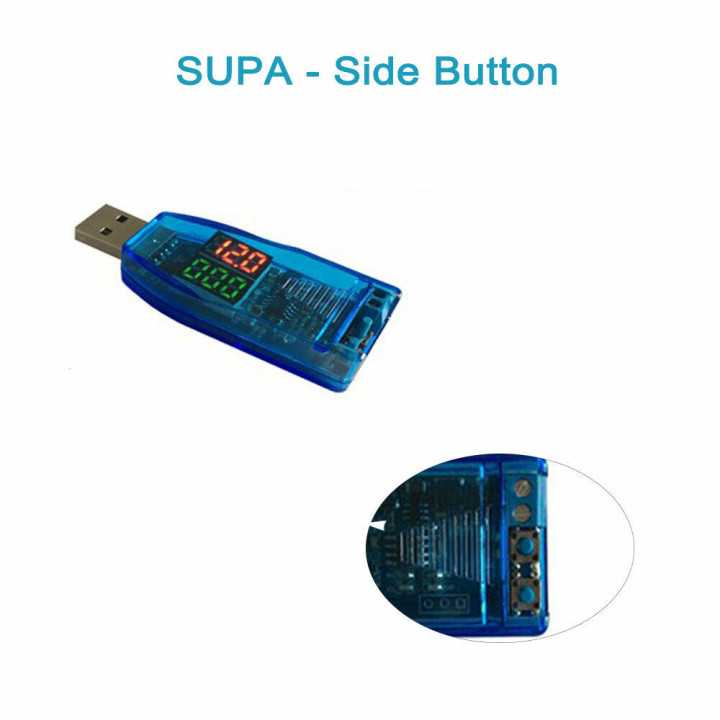

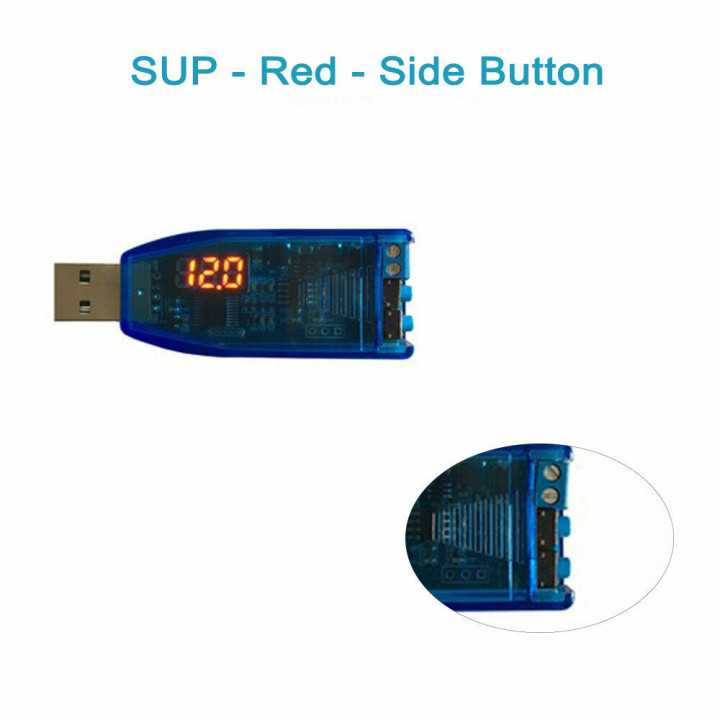

Modul USB DC-DC sursa reglabila STEP UP/DOWN 3W intrare 3.5V-12V iesire 1V-24VDC
Modul USB DC-DC sursa reglabila STEP UP/DOWN 3W.
Specificatii:
- tensiune de intrare: 3.5V-12V c.c.
- tensiune de iesire: 1.0V-24.0V c.c.
- putere maxima: 1.0V-2V/2W
- putere maxima: 2V~24V/3W - dimensiuni: 70x26x13mm
- afisaj dublu rosu/verde.
DC-DC DC 5V la 1.2V -3V 5V 9V 12V 16V 24V Dual LED USB Step Up Down Buck Boost Converter Modul de alimentare Voltmetru Ampermetru

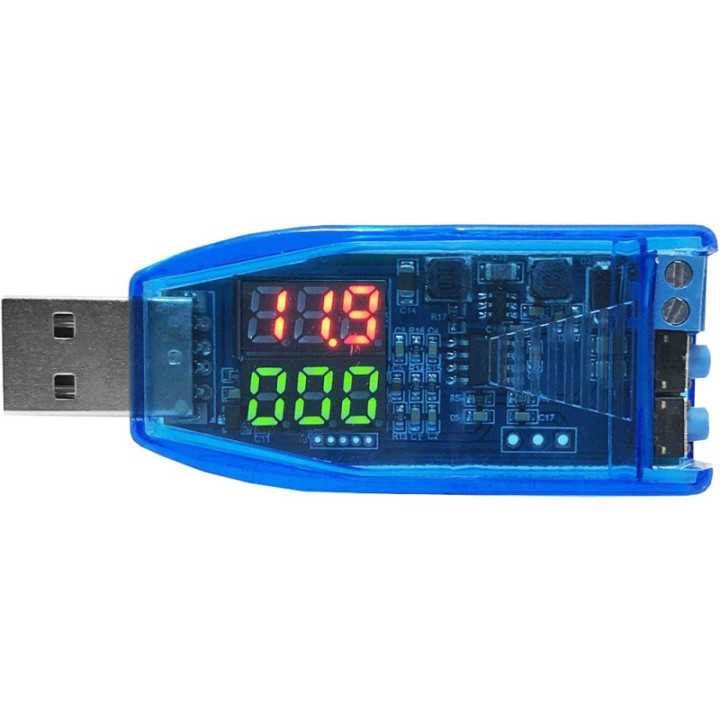

Acesta este un modul de sursă de alimentare treptă/coborât reglabil cu curent continuu cu afișaj cu tub digital LED de 3 biți. Afișează tensiunea de ieșire și curentul de ieșire în timp real. Apăsați două butoane pentru a regla tensiunea de ieșire. Setați tensiunea de ieșire pentru a îndeplini cerințele. Poate fi folosit ca modul obișnuit de alimentare cu dolari. Simplu și eficient, practic.
Caracteristică:
Modul de alimentare cu energie redusă
Ieșire largă de tensiune
Sprijină boost și dolar
Reglare potențiometru cu mâner lung
Suportă ieșire activată/dezactivată
Funcția de memorare a parametrilor
Suportă calibrarea
Modul:
Număr produs: XY-SUPA
Tensiune de intrare: DC 3.5V-12V
Tensiune de ieșire: DC 1.0V-24.0V
Putere de ieșire: 3W (max.)
Puterea maximă de ieșire în 2 W la ieșire DC 1.0V~2V
Puterea maximă de ieșire în 3W la ieșire DC 2V~24V
Eficiența conversiei: 94%
Curent de lucru: 30mA
Precizia tensiunii: +/-0,5%
Precizie curentă: +/-1%
Interval de temperatură de lucru: -20℃~85℃
Interval de umiditate de lucru: 0%-95%RH
Dimensiune: 70*26*14mm
Funcția butonului:

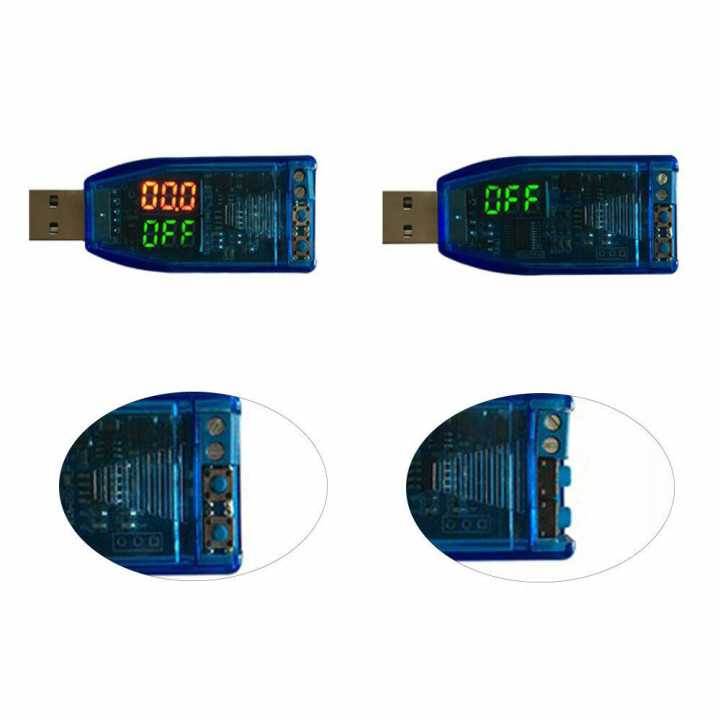

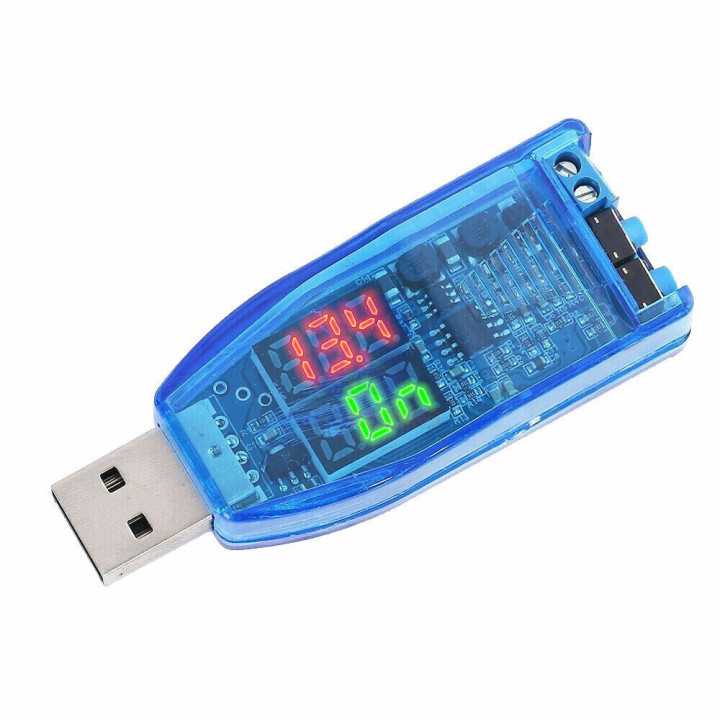

Apăsați scurt orice buton pentru a porni/opriți ieșirea de tensiune. Porniți înseamnă ieșire activată și afișați tensiunea de ieșire pe prima linie și afișați „Pornit”, apoi afișați curentul de ieșire pe a doua linie. Opriți înseamnă dezactivat și afișați 00.0 la prima linie. și afișați „OFF” pe a doua linie.
Apăsați lung orice buton mai mult de 3 secunde pentru a regla tensiunea de ieșire. Prima linie va clipi. Apăsați scurt butonul „SUS” pentru a crește tensiunea de ieșire și apăsați scurt butonul „JOS” pentru a reduce tensiunea de ieșire. De fiecare dată când apăsați butonul, tensiunea se schimbă cu 0,1 V. Apăsați lung pentru a regla rapid tensiunea de ieșire.
Salvați automat parametrii setați după 3 secunde.
Calibrați tensiune/curent:
Calibrați tensiunea: țineți apăsat butonul oricui înainte de pornire, apoi porniți și eliberați butonul după 5 secunde. Intrați automat în modul de calibrare după 5 secunde. Afișajul de tensiune va clipi „8.8.8”. Apăsați scurt butonul „SUS” și „JOS”. pentru a regla și calibra tensiunea. Intrați în modul de calibrare curent dacă țineți apăsat butonul oricine timp de 2 secunde. Salvați automat parametrii și reveniți la interfața normală de afișare dacă țineți apăsat butonul timp de 5 secunde.
Calibrare curent: Intrați în modul de calibrare curent dacă țineți apăsat butonul oricui timp de 2 secunde după calibrarea tensiunii. Afișajul curent va clipi. Apăsați scurt butonul „SUS” și „JOS” pentru a regla și calibra curentul. Salvați automat parametrii și reveniți la afișajul normal interfață dacă țineți apăsat butonul timp de 5 secunde.
Utilizarea Pasului:
Tensiune de intrare de la priza USB tată
Reglați tensiunea de ieșire cu ajutorul butoanelor pentru a îndeplini tensiunea necesară
Eliminați tensiunea de intrare
Conectați sarcina la borna de ieșire
Reconectați alimentarea și bucurați-vă de utilizare
Notă:
Puterea sa maximă de ieșire este de 3W, care nu poate depăși.
Acceptă protecția la supra-putere. Va opri automat tensiunea de ieșire, iar ecranul va afișa „OPP” dacă puterea de ieșire este mai mare de 3W.
Acceptă protecția la subtensiune. Va opri automat tensiunea de ieșire, iar ecranul va afișa „LVP” dacă tensiunea de ieșire este mai mică de 0,8 V.
Acceptă protecția la supracurent. Va opri automat tensiunea de ieșire, iar ecranul va afișa „OCP” dacă curentul de ieșire este mai mare de 2A.
Modulul nu acceptă protecția conexiunii inverse, vă rugăm să nu scurtcircuitați și să inversați.
Curentul de ieșire nu poate fi reglat.
Vă rugăm să citiți manualul de utilizare și descrierea înainte de utilizare.
Aplicație:
Alimentare obișnuită
Putere de acționare LED
Afișarea tensiunii instrumentului
Contor de testare
Test de circuit
Conversia puterii
Lista de ambalare:
1 * Modul de alimentare USB Buck Boost.
