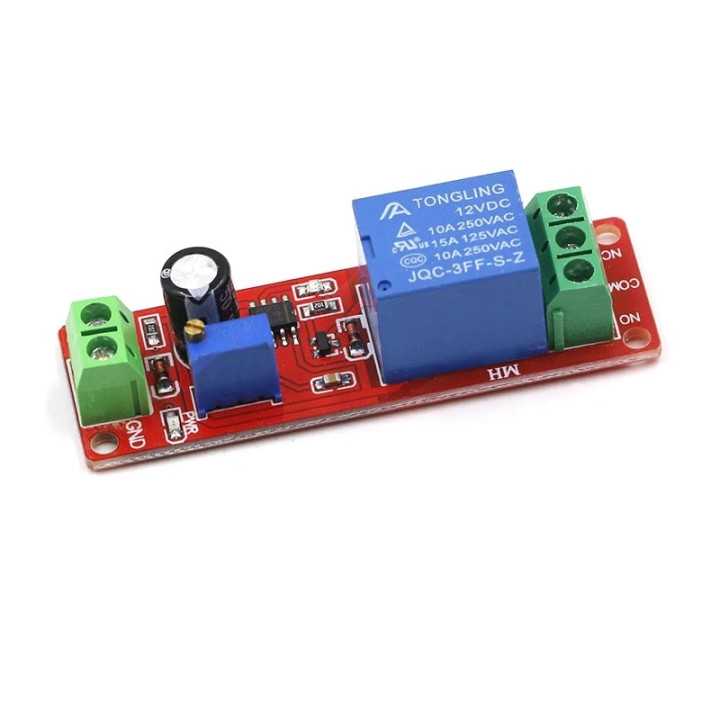

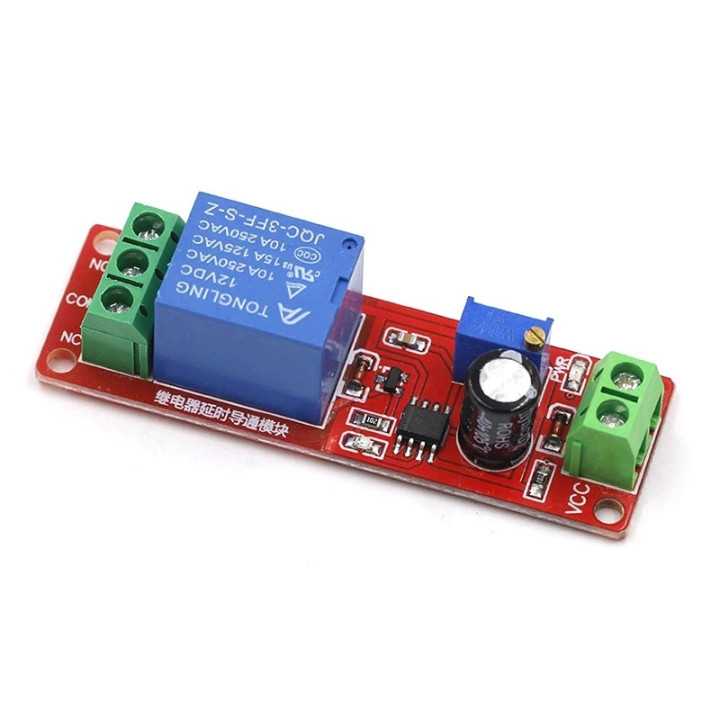

Modul releu 12V timer

Modul releu 12V timer.
Modul bazat pe: cip NE555.
- modul de intarziere: modul de conectare intarziata
- tensiune de intrare: DC 12V
- tensiune de control: AC 0~250V / max. 10A, DC 0~30V / max. 10A tensiunea de funcționare: 12 volti DC
- max. sarcina: 2200W. Acest dispozitiv este un modul releu temporizator (monostabil) de 12V bazat pe circuitul integrat NE555.
Rolul lui principal este de a introduce o întârziere la pornirea unui echipament electric din momentul în care modulul primește curent.

Dimensiuni: 6,8 cm * 2,1 cm
Cip principal: NE555
Tensiune de lucru: 12V

Caracteristici

Temporizare la pornire: Releul nu cuplează imediat la alimentarea cu 12V. Stare inițială: Contactul normal deschis (NO) este deconectat; contactul normal închis (NC) este conectat la pinul comun (COM).
Funcționare: După o întârziere de 1-10 secunde (reglabilă), releul cuplează. Stare finală: Contactul normal deschis (NO) se conectează; contactul normal închis (NC) se deconectează.
Menținere: Această stare rămâne activă atât timp cât modulul este alimentat. Timp reglabil: Intervalul de întârziere este de la 0 la 10 secunde. Ajustare potențiometru: Creșterea valorii potențiometrului mărește timpul de întârziere. Modificare condensator: Creșterea capacității condensatorului C1 mărește timpul de întârziere.
Indicator alimentare: Modulul include un LED pentru prezența tensiunii. Indicator releu: Modulul include un LED pentru starea releului. Capacitate comutare: Controlează echipamente de curent alternativ de până la 220V / 10A (maxim 2000W).
Protecție integrată: Include diodă de protecție (freewheeling) pentru releu. Formulă calcul: Timpul de întârziere se calculează prin formula T = 1.1 * R * C. Exemplu calcul: Pentru R = 100KΩ și C = 100uF, T = 1.1 * 100.000 * 0,0001 = 11 secunde. [1, 2, 3]

Aplicații
Sisteme auto: Întârzie pornirea accesoriilor auto pentru a preveni arderea lor din cauza vârfurilor de curent la pornirea motorului.
Pornire secvențială: Protejează rețeaua electrică prin evitarea pornirii simultane a mai multor aparate mari.



Mod de funcționare implicit (Delay ON)
1. Conectați modulul la o sursă de alimentare de 12V DC.
2. Temporizatorul începe automat numărătoarea inversă (perioada de așteptare). În acest timp, releul rămâne oprit.
3. După ce timpul setat s-a scurs, releul anclanșează (cuplează) și rămâne pornit permanent până când întrerupeți complet alimentarea modulului.


Ghid de conectare a pinilor1.
1Partea de alimentare (Blocul verde cu 2 pini - Stânga)

- VCC: Se conectează la polul pozitiv (+) al unei surse de alimentare de 12V DC.

- GND: Se conectează la polul negativ (-) al surse de alimentare.

2. Partea de control / Ieșire (Blocul verde cu 3 pini - Dreapta)

Aceste borne funcționează ca un întrerupător mecanic simplu, izolat complet de circuitul de 12V.

- COM (Common): Pinul comun. Firul de fază sau plusul circuitului pe care doriți să îl controlați intră aici.

- NC (Normally Closed / Normal Închis):
Acest pin este conectat la COM în faza de așteptare (cât timp se calculează delay-ul) și se deconectează când timpul expiră.

- NO (Normally Open / Normal Deschis): Acest pin este separat de COM în faza inițială și se conectează cu pinul COM abia după ce timpul setat a expirat.

Notă: Pentru a porni un dispozitiv (bec, motor, ventilator) după expirarea timpului, conectați firele pe pinii COM și NO.


Reglarea timpului de întârziere
- Componentă: Componenta albastră dreptunghiulară cu un șurub auriu deasupra este un potențiometru multitură.

- Plajă standard: Modulul vine configurat din fabrică pentru o întârziere reglabilă între 0 și 10 secunde.
- Ajustare: Răsuciți șurubul cu o șurubelniță fină:
-În sensul acelor de ceasornic (CW) pentru a crește timpul de așteptare.
-În sensul invers al acelor de ceasornic (CCW) pentru a scădea timpul de așteptare.


Specificații de siguranță pentru sarcini (Releul albastru)


Sarcina maximă pe care contactele o pot comuta în siguranță este indicată direct pe carcasa releului Tongling:
- Maxim 10A la 250V AC (Curent Alternativ - rețeaua casnică).
- Maxim 15A la 125V AC.
- Maxim 10A la 30V DC.
